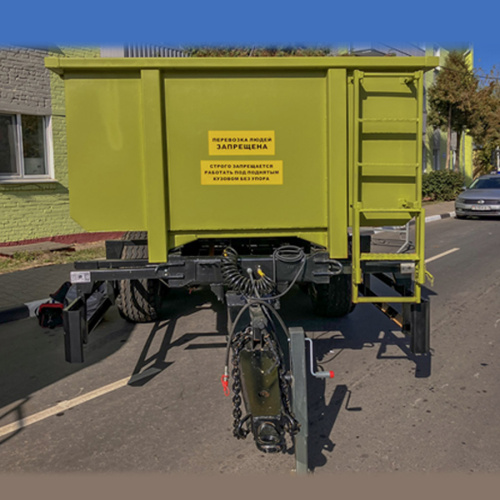

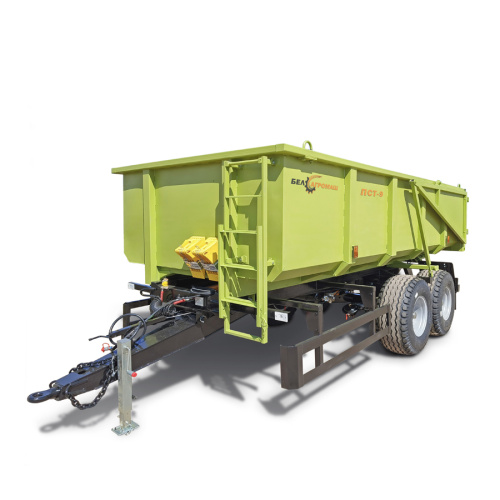

Полуприцеп агрегатируется с колесными тракторами тягового класса 1.4, имеющими тягово-сцепное устройство ТСУ-2 (гидрокрюк), ТСУ-2В (вилка), выводы гидросистемы, пневмосистему для привода тормозов и розетку для подключения светосигнального электрооборудования. Полуприцеп может применяться во всех зонах земледелия, кроме горных районов.

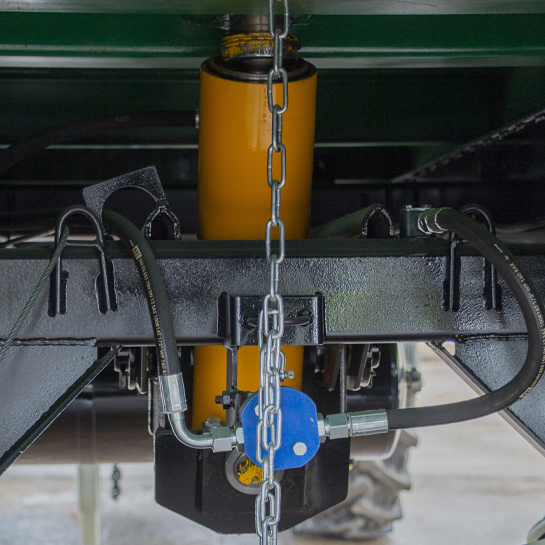

Гидравлическая система подъема кузова (от гидросистемы трактора):
гидроцилиндр г/п 12т, предохранительный клапан опрокидывания кузова.

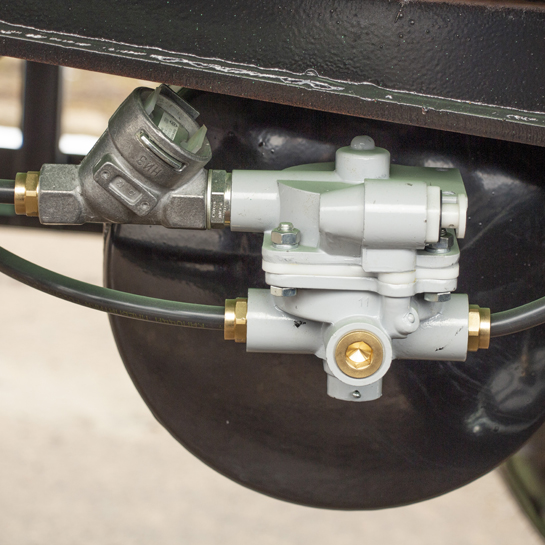

Пневматическая однопроводная тормозная система (от пневмосистемы трактора) с ресивером объемом 40л.

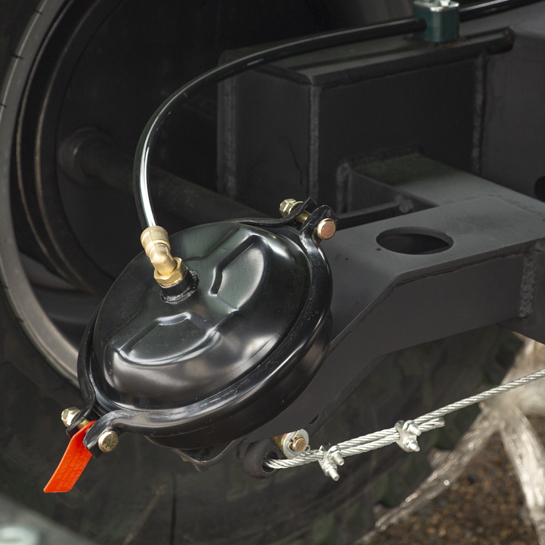

Барабанные тормозные механизмы.

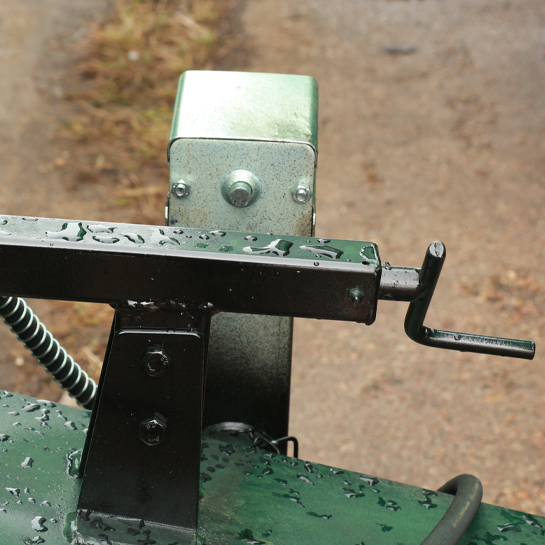

Стояночная тормозная система - механическая с ручным приводом.

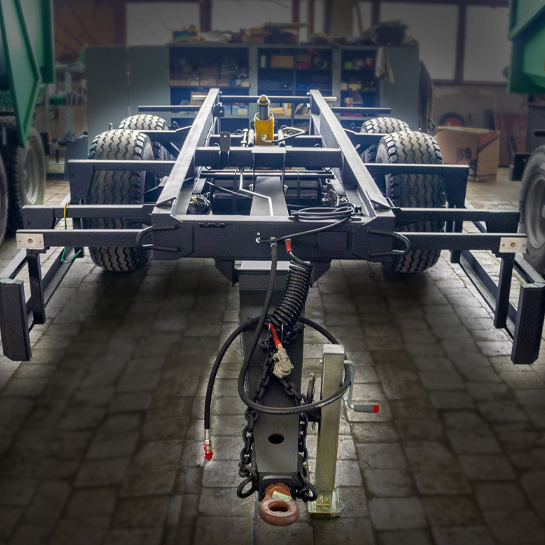

Рама - швеллер 20П

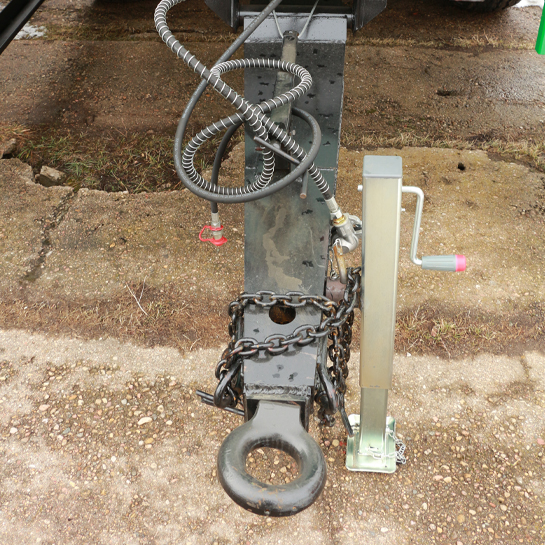

Дышло - сварное.

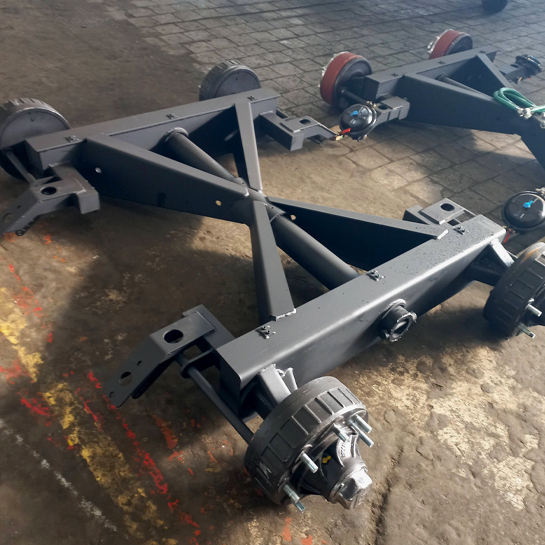

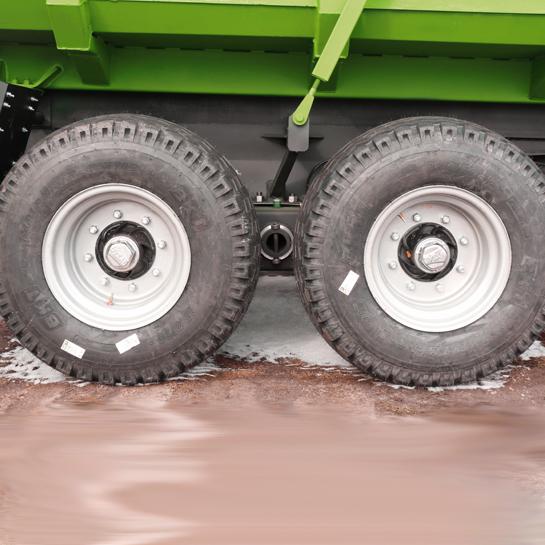

Шасси: балансирная тележка, 4 полуоси (квадрат 80)

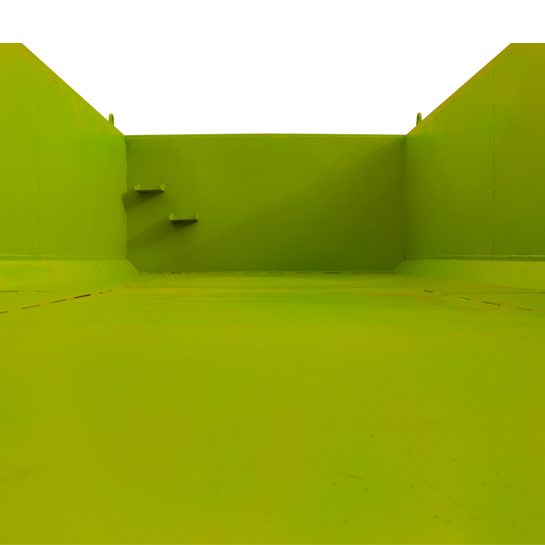

Кузов: толщина металл 3мм, профиль - 180х100х4мм.

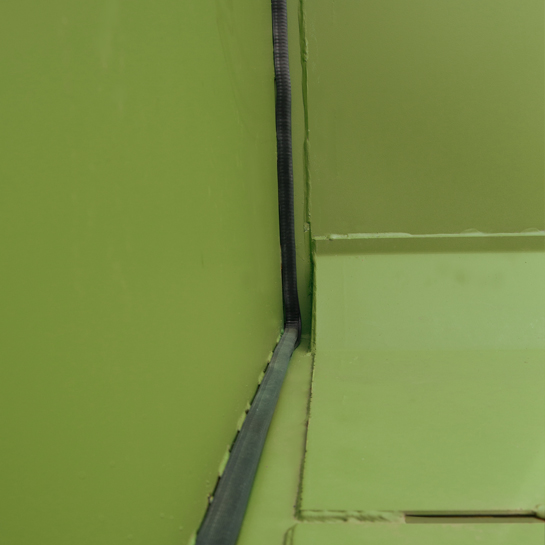

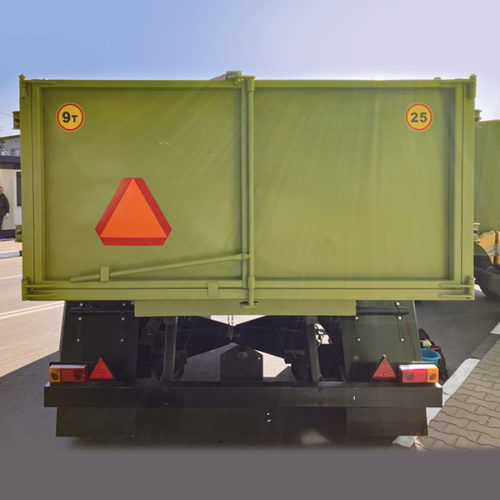

Задний борт - глухой с резиновым уплотнением и выгрузным окном для установки зерноперегрузчика.
Тип |
полуприцеп |
Полная масса, кг, не более |
11900 |
Грузоподъемность, т, не более |
9,5 |
Вместимость кузова, м³ |
|
- с основными бортами |
10,5 |
- с надставными бортами (лист, 600мм)* |
15,9 |
- с надставными бортами (сетка, 1000мм)* |
19,5 |
Масса (без ЗИП), кг, не более |
2900 |
Транспортная скорость, км/ч, не более |
25 |
Погрузочная высота, мм, не более |
|
- по полу кузова |
1270 |
- по основным бортам |
2330 |
- по надставным бортам (лист, 600мм)* |
29300 |
- по надставным бортам (сетка, 1000мм)* |
3580 |
Габаритные размеры в транспортном положении, мм, не более |
|
длина |
6010 |
ширина |
2500 |
высота - по основным бортам |
2420 |
- по надставным бортам (лист, 600мм)* |
2930 |
- по надставным бортам (сетка, 1000мм)* |
3330 |
Дорожный просвет, мм, не менее |
300 |
Размер колеи, мм |
2050 |
Угол подъема кузова, не менее |
50º |
Время подъема кузова, с, не более |
30 |
Рабочее давление в гидросистеме, МПа, не более |
16 |
Шины |
15,0/70-18НС12 |
Давление воздуха в шинах, МПа |
0,37 |
Размеры сцепной петли, DxS, мм |
(50+5) х (3+2) |
Тяговый класс трактора/мощность, кВт, не менее |
1,4 / 60,0 |
* Дополнительная комплектация (опция) |
|

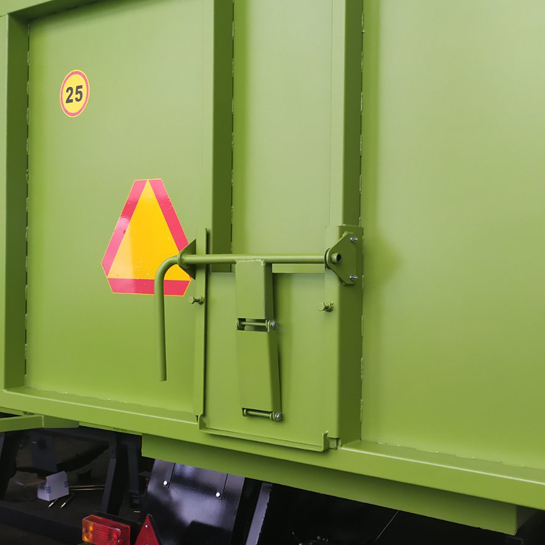

Глухой задний борт с резиновым уплотнением и выгрузным окном для установки зерноперегрузчика.

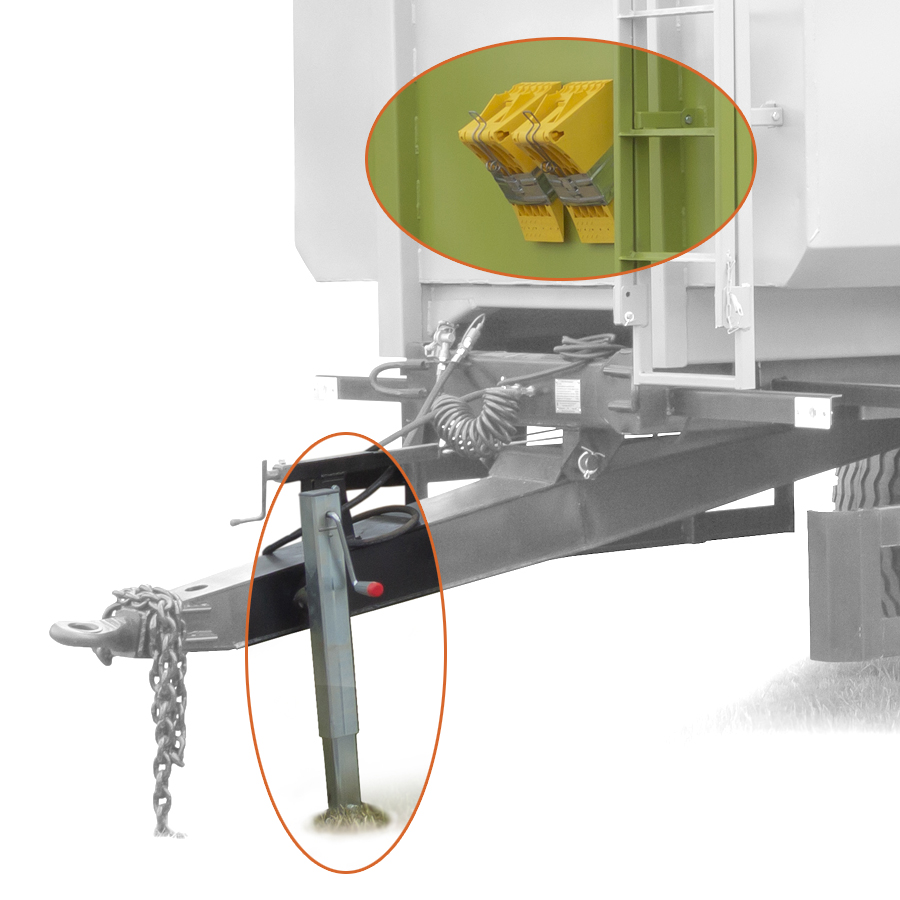

Домкрат и противооткатные упоры

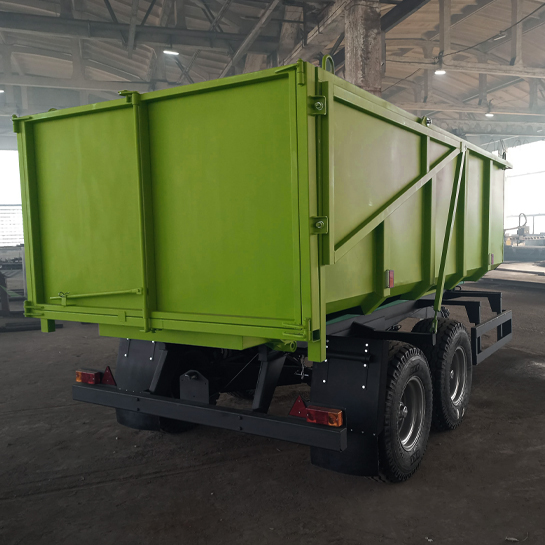

Распашной задний борт
Гидроборт, управляемый из кабины тактора. Каждый гидроцилиндр оснащен гидрозамком.

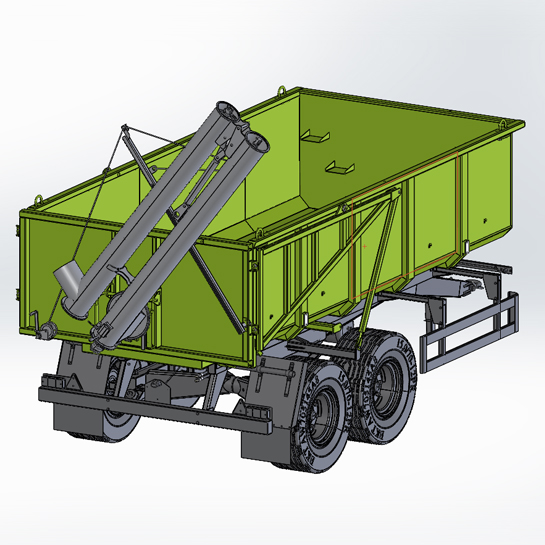

Зерноперегрузчик

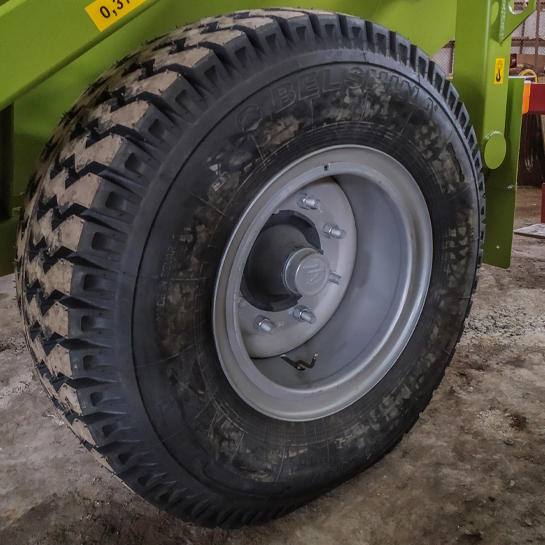

Колеса с разборными дискам

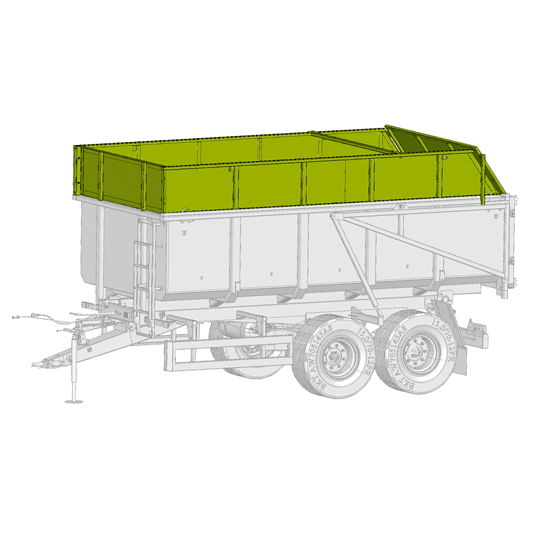

Комплект надставных бортов сплошных высота 600мм

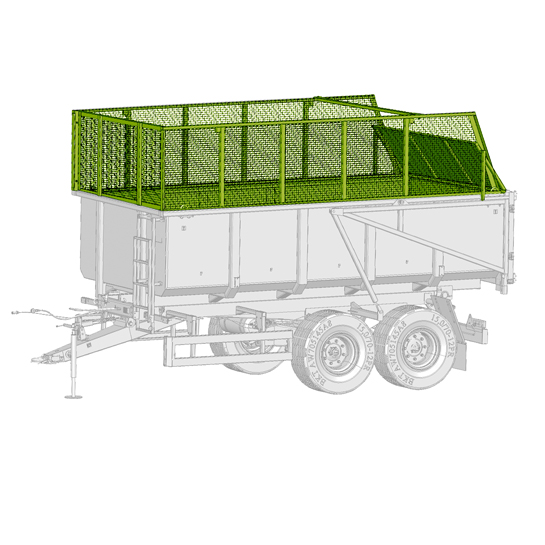

Комплект надставных бортов сетчатых высота 1000мм

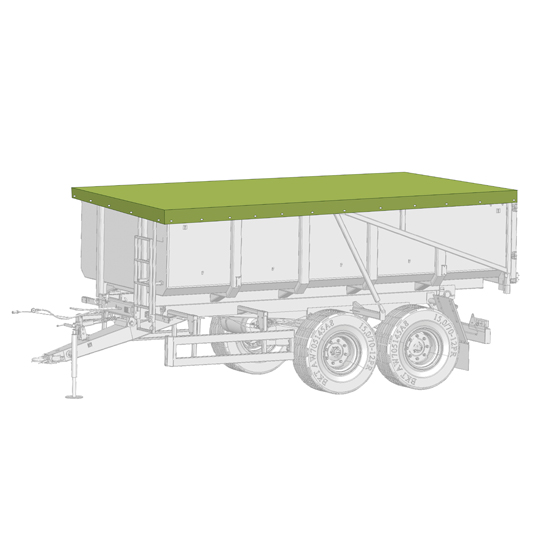

Тент
