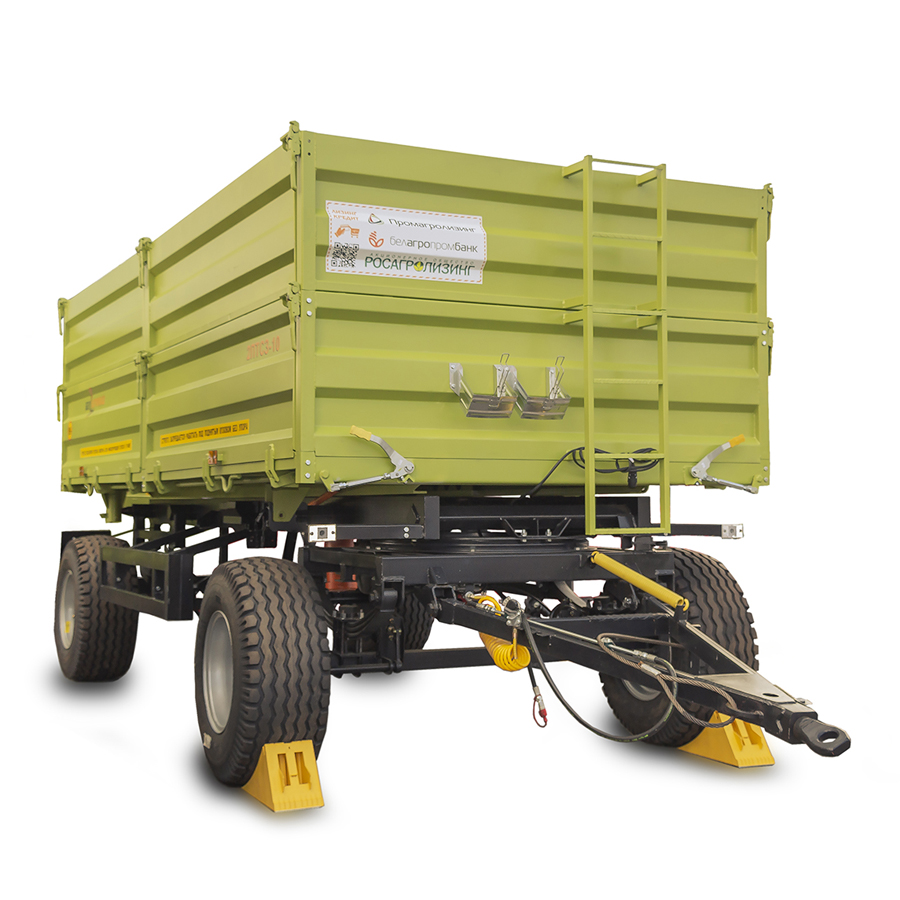

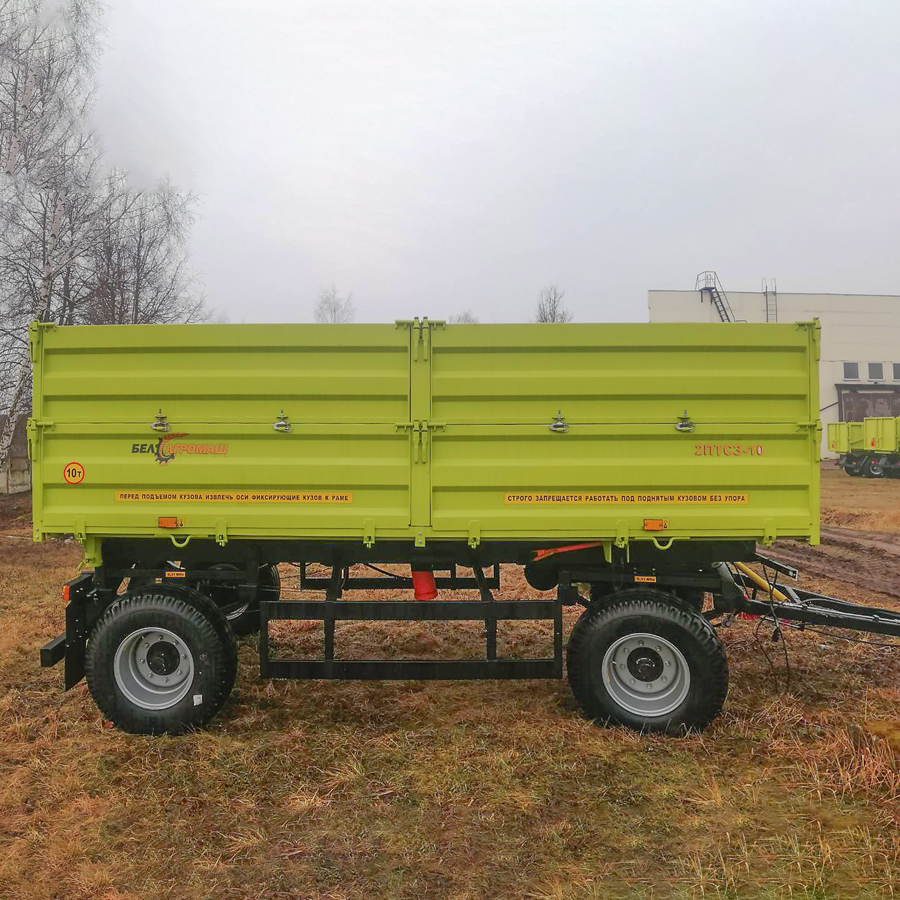

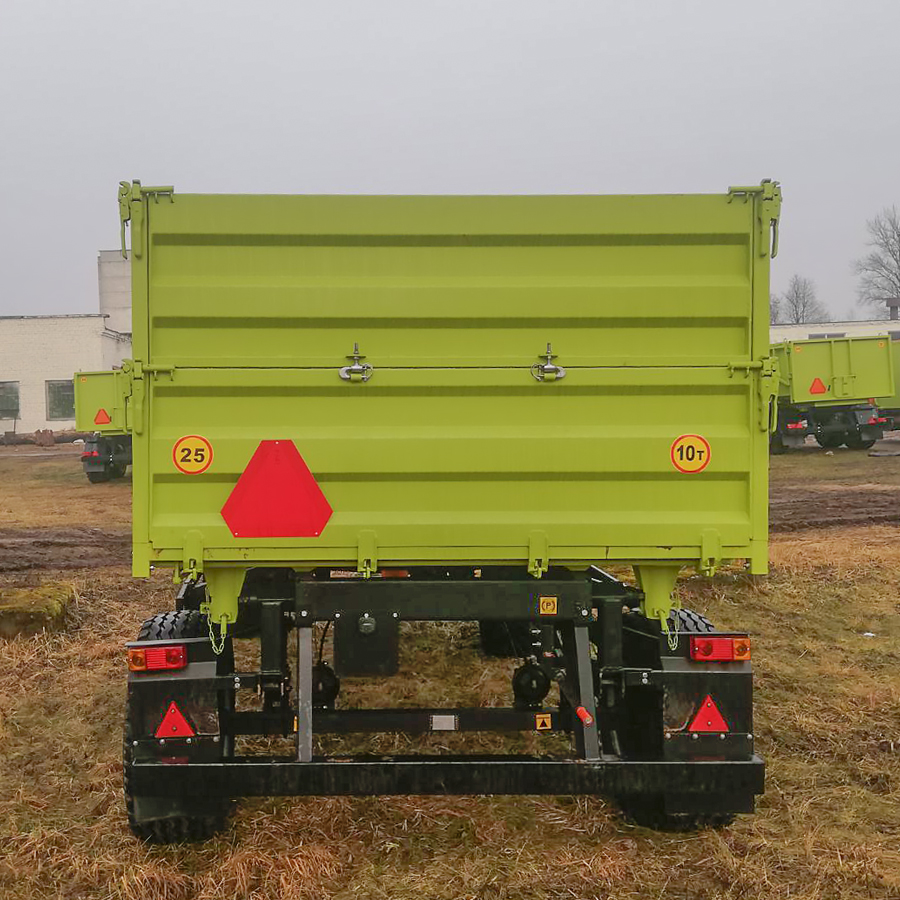

Прицеп предназначен для перевозки различных сельскохозяйственных и строительных сыпучих грузов, органических удобрений с объемной массой до 1600 кг/м3 – c загрузкой без надставных бортов и до 800 кг/м3 – с загрузкой с надставными бортами и с выгрузкой на две боковые стороны и назад.
Прицеп агрегатируется с колесными тракторами тягового класса 1,4-2,0, имеющими тягово-сцепное устройство ТСУ-2 (ТСУ-2В), выводы гидросистемы, пневмосистему для привода тормозов и розетку для подключения светосигнального электрооборудования.
Гидравлическая система подъема кузова (от гидросистемы трактора):

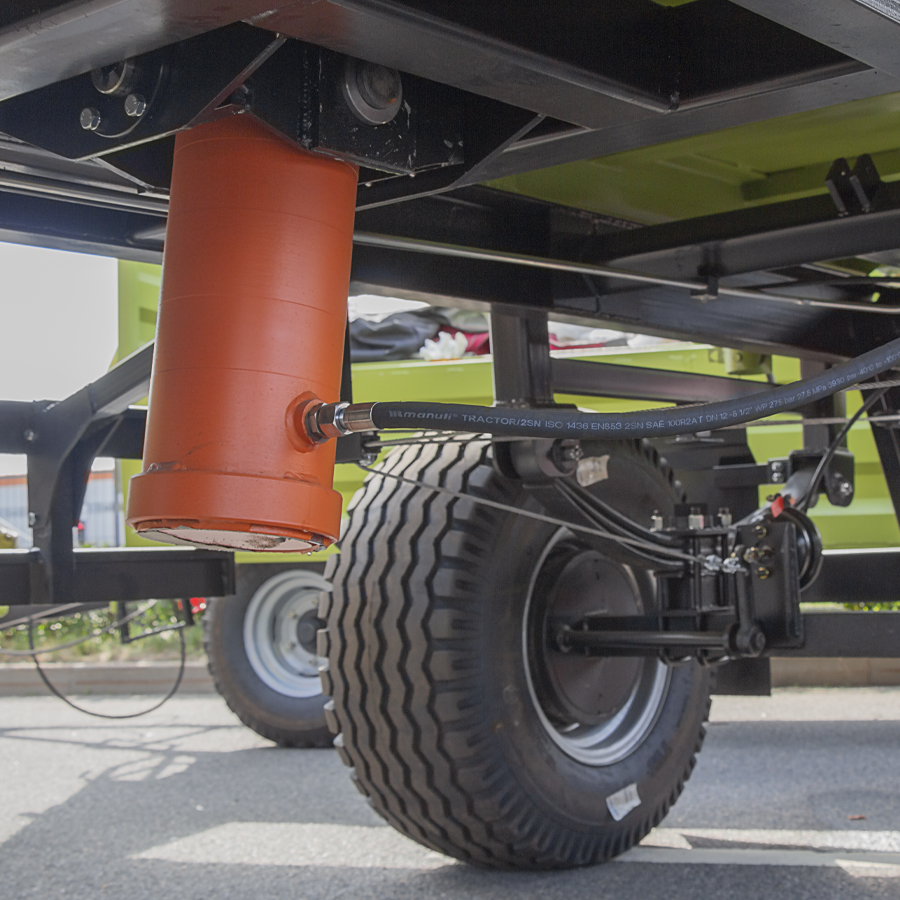

гидроцилиндр г/п 23т, предохранительный клапан опрокидывания кузова.

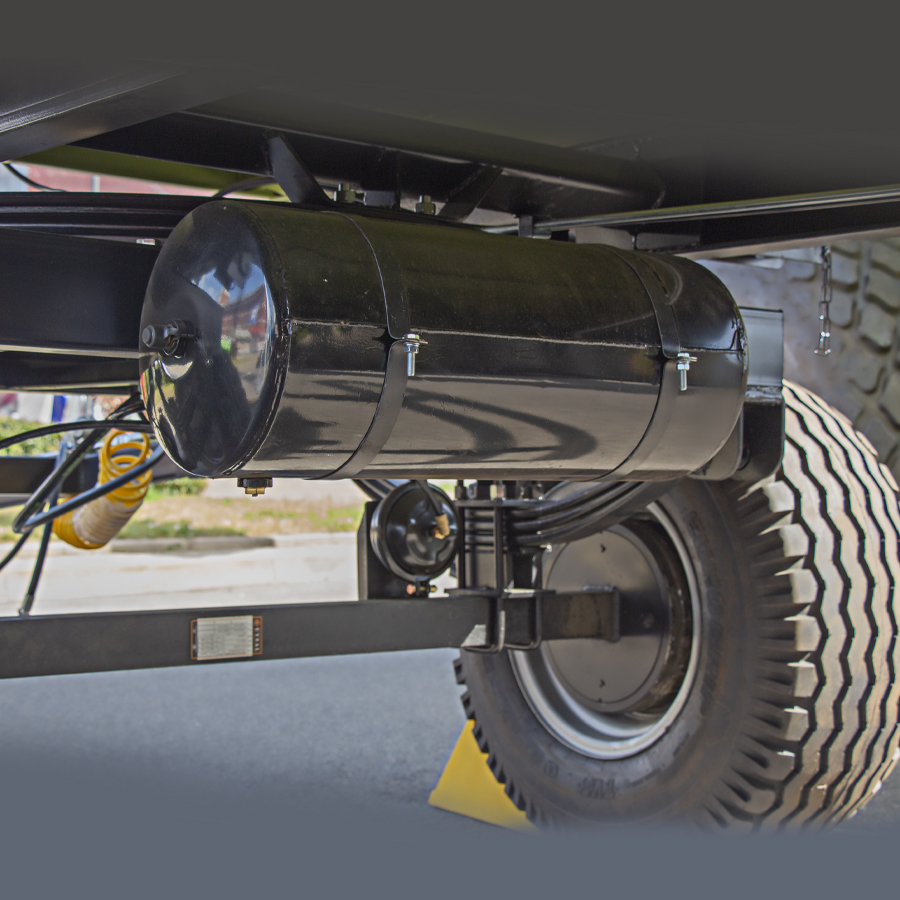

Пневматическая однопроводная (под заказ двухпроводная) тормозная система (от пневмосистемы трактора) с ресивером объемом 40л.
Две тормозные оси с барабанными тормозными механизмами.
Стояночная тормозная система механическая с ручным приводом.

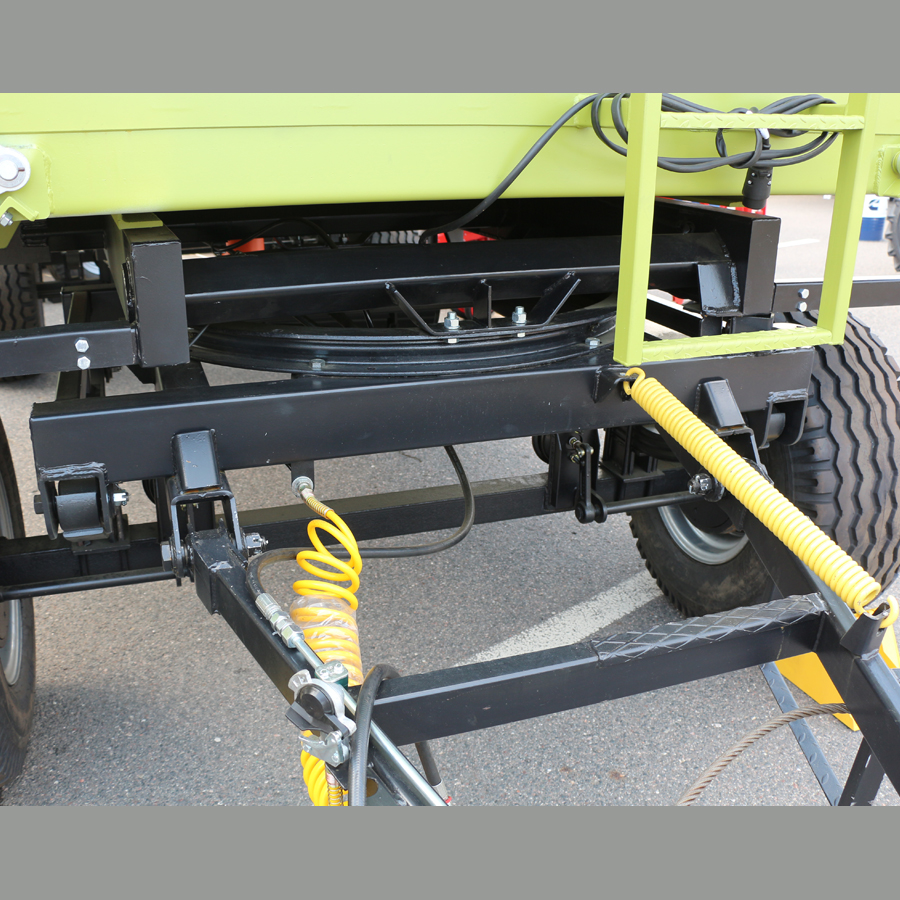

Поворотная тележка с блокировкой. Поворотный круг - П-образный профиль, d1100мм

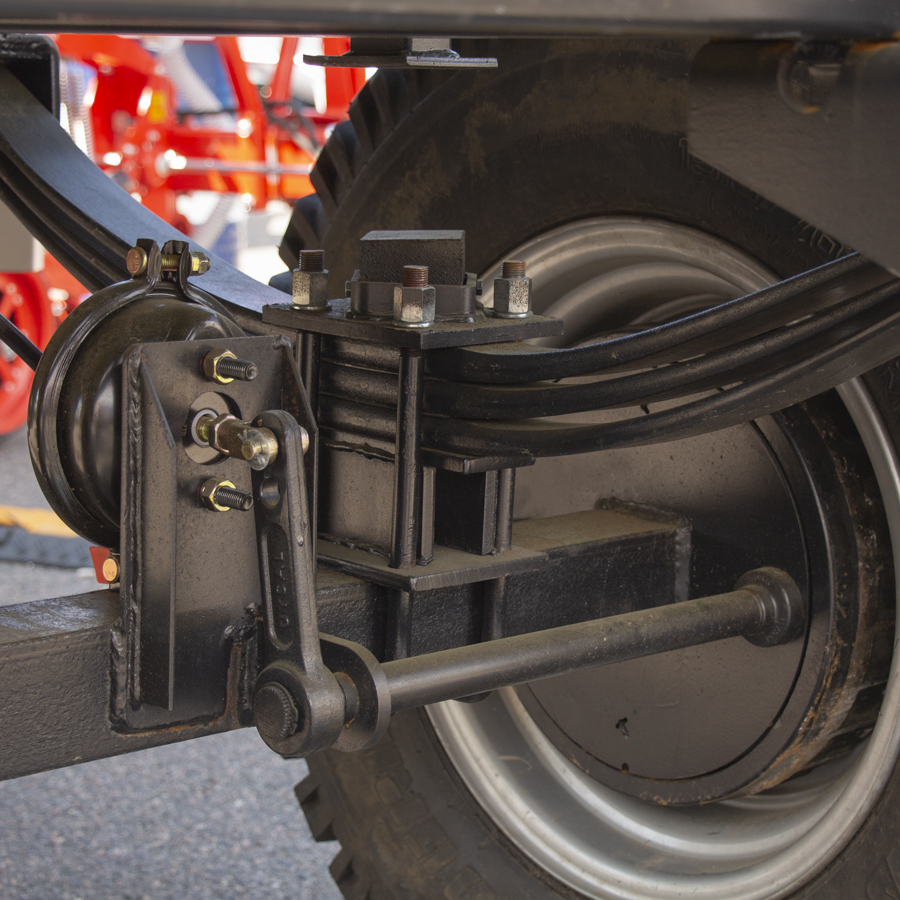

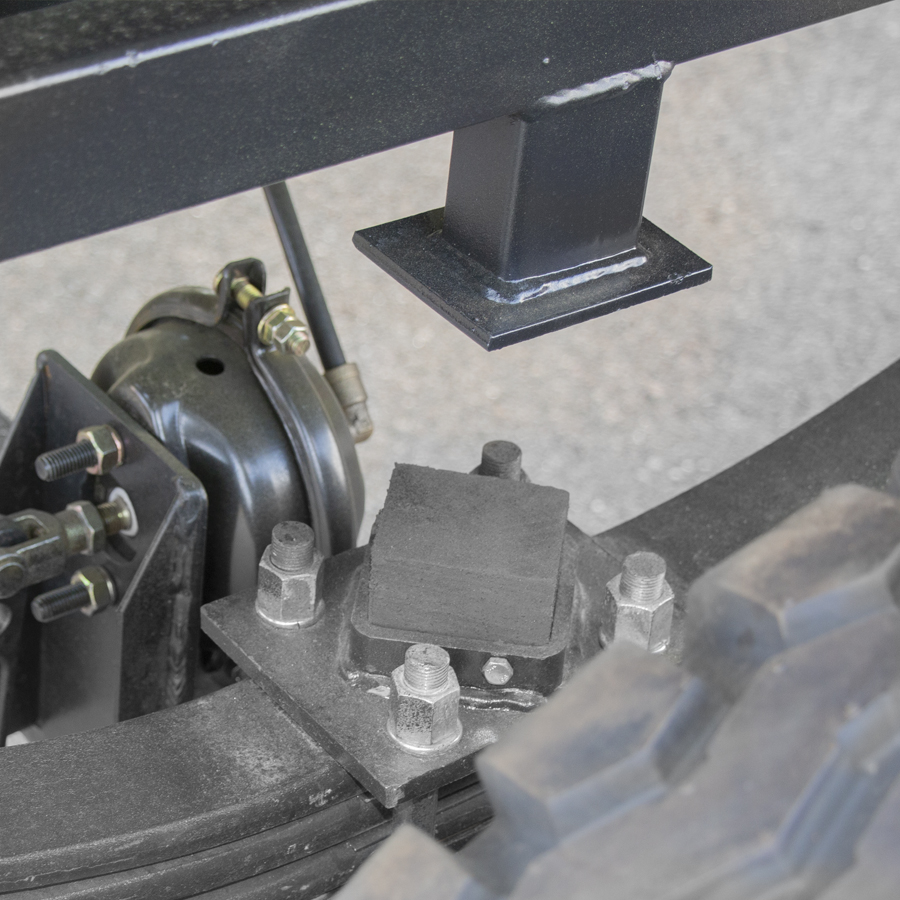

Подвеска рессорная, + отбойники с резиновыми демпферами

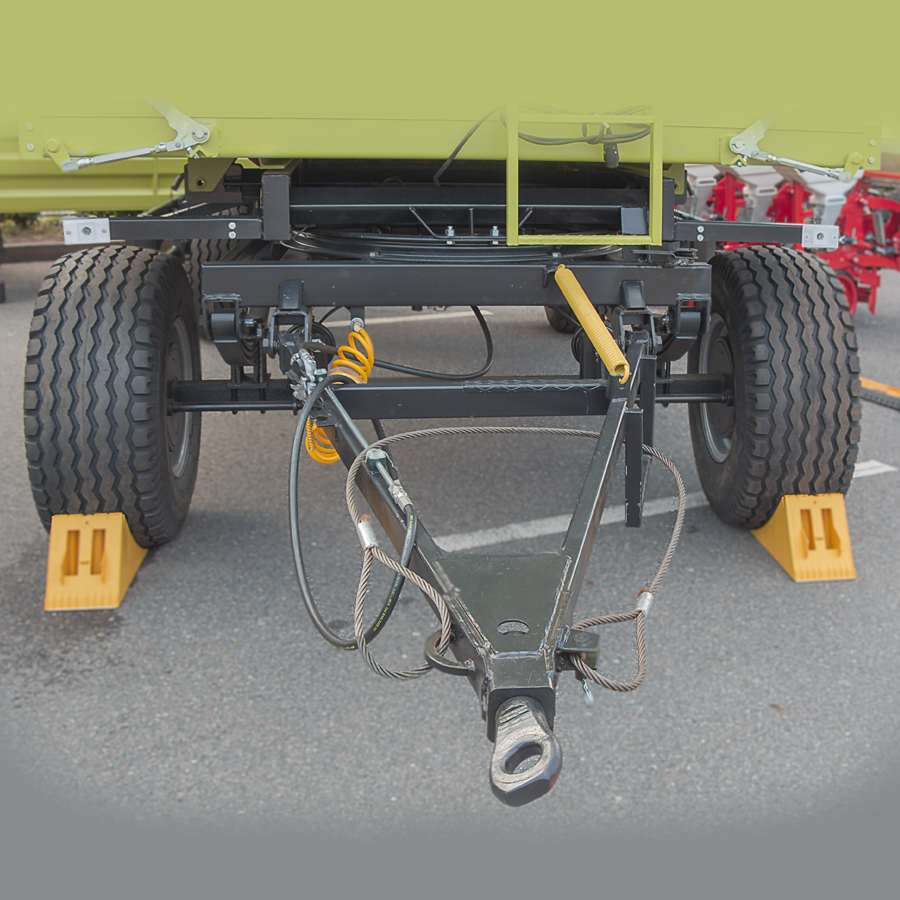

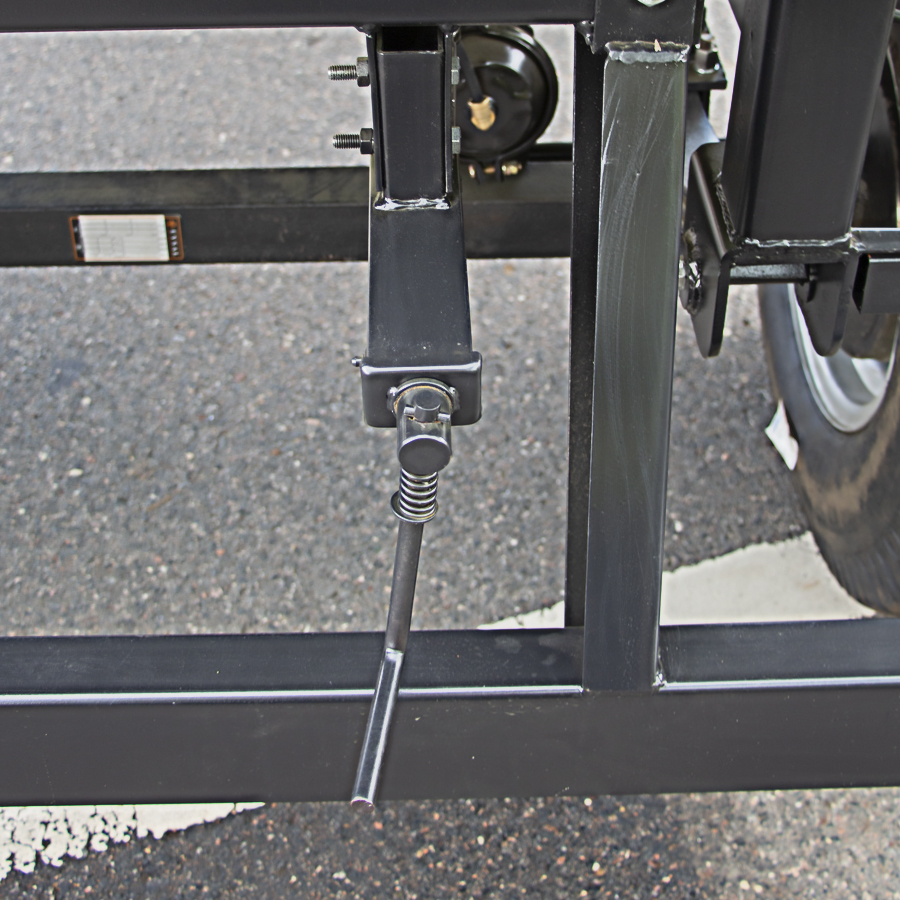

Дышло прицепа - жесткая сварная треугольная рама, усиленная поперечинами, + пружина для поддержки дышла
Сцепная петля поворотная под палец d50мм
Кузов
- площадь пола 10,9м2

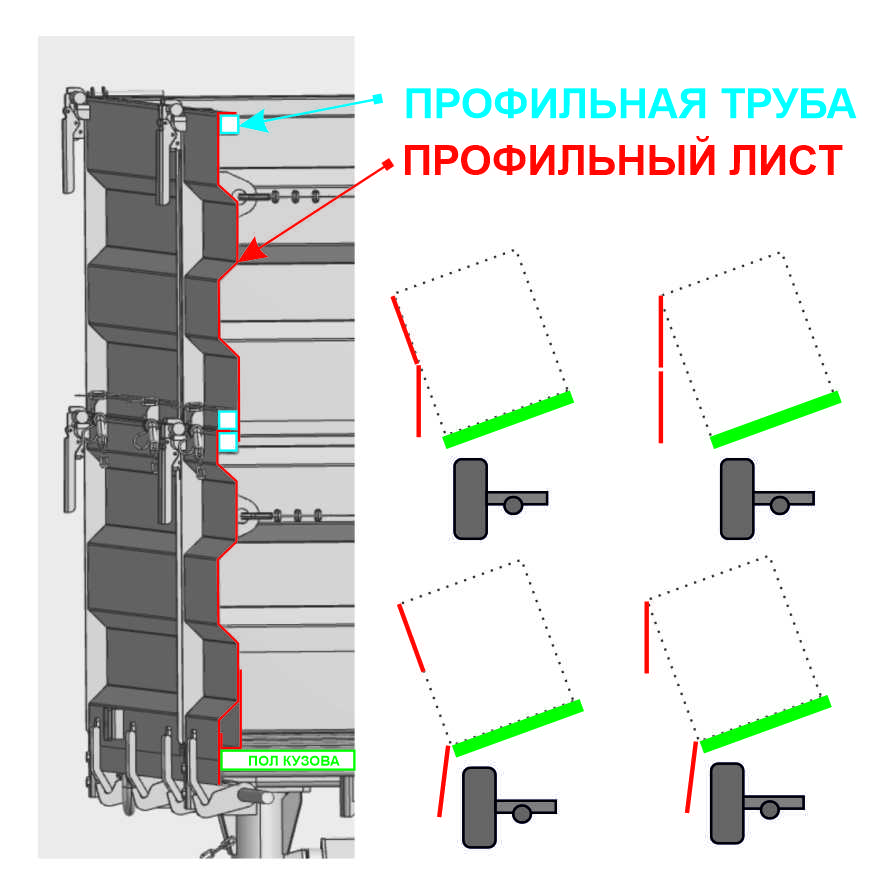

- стенки из профлиста толщиной 2,5мм

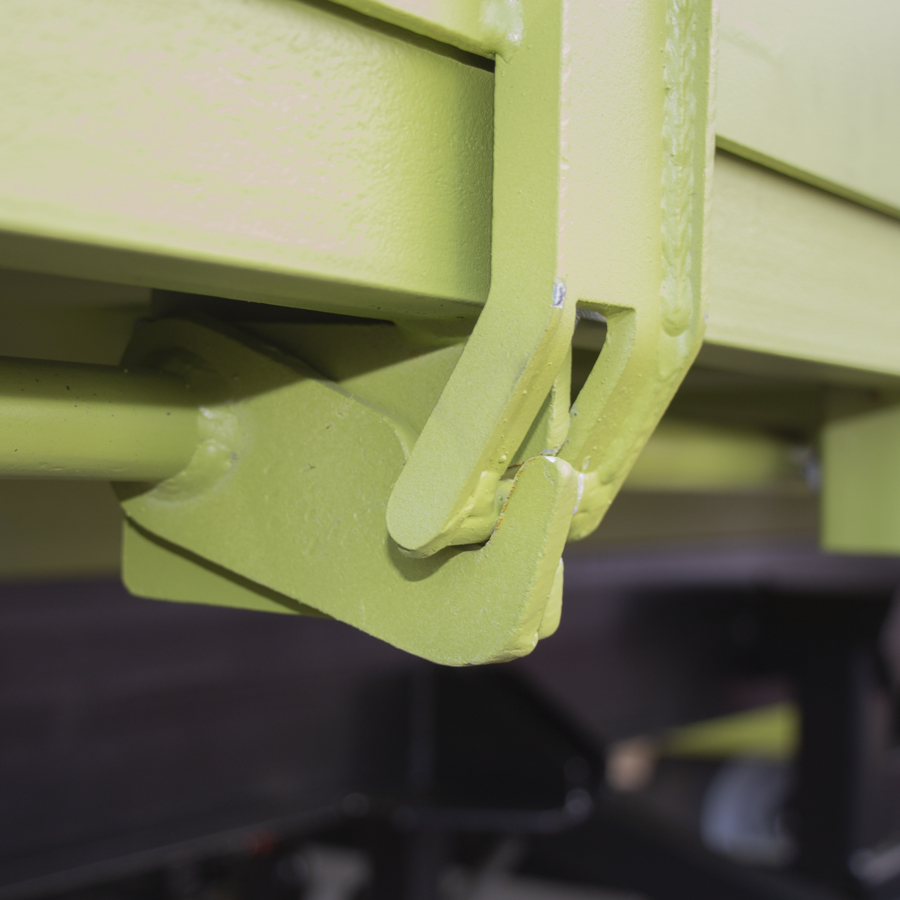

Безрамная конструкция бортов.
Борта могут открываться вместе и/или по отдельности
|
Тип / категория Вариант |
2ПТСЗ / Ra3 2ПТС-10 |
| Полная масса, с базовыми шинами*, кг, не более | 13080 |
| Грузоподъемность, т, не более | 9,9 |
| Вместимость кузова, м³ | |
| - с основными бортами (h=630мм) | 6,875 |
| - с надставными бортами (h=630мм) | 13,75 |
| Масса, без ЗИП, с базовыми шинами*, кг, не более | 3180 |
| Скорость, транспортная/технологическая, км/ч, не более | 30/18 |
| Погрузочная высота, с базовыми шинами*, мм, не более | |
| - по полу кузова | 1406 |
| - по основным бортам | 2070 |
|
- по надставным бортам |
2700 |
| Габаритные размеры в транспортном положении, мм, не более | |
| длина | 6750 |
| ширина, с базовыми шинами* < | 2440 |
| высота - по основным бортам (h=630мм) | 2070 |
| - по надставным бортам (h=630мм) | 2700 |
|
Площадь кузова, м2 Внутренние размеры кузова, длина/ширина, мм, не менее Дорожный просвет, мм, не менее |
10,9 4880/2230 330 |
| Размер колеи, мм | 2030 |
| Угол подъема кузова, не менее | 45º |
| Время подъема кузова, с, не более | 50 |
| Рабочее давление в гидросистеме, МПа, не более | 20 |
| Шины базовые* | 15/70 – 18PR14-16 |
| Давление воздуха в шинах базовых*, МПа | 0,41 |
| Размеры сцепной петли, DxS, мм | (50+6) х (3+2) |
| Тяговый класс трактора | 1.4 – 2.0 |
| * значения с альтернативными шинами смотри в руководстве по эксплуатации |

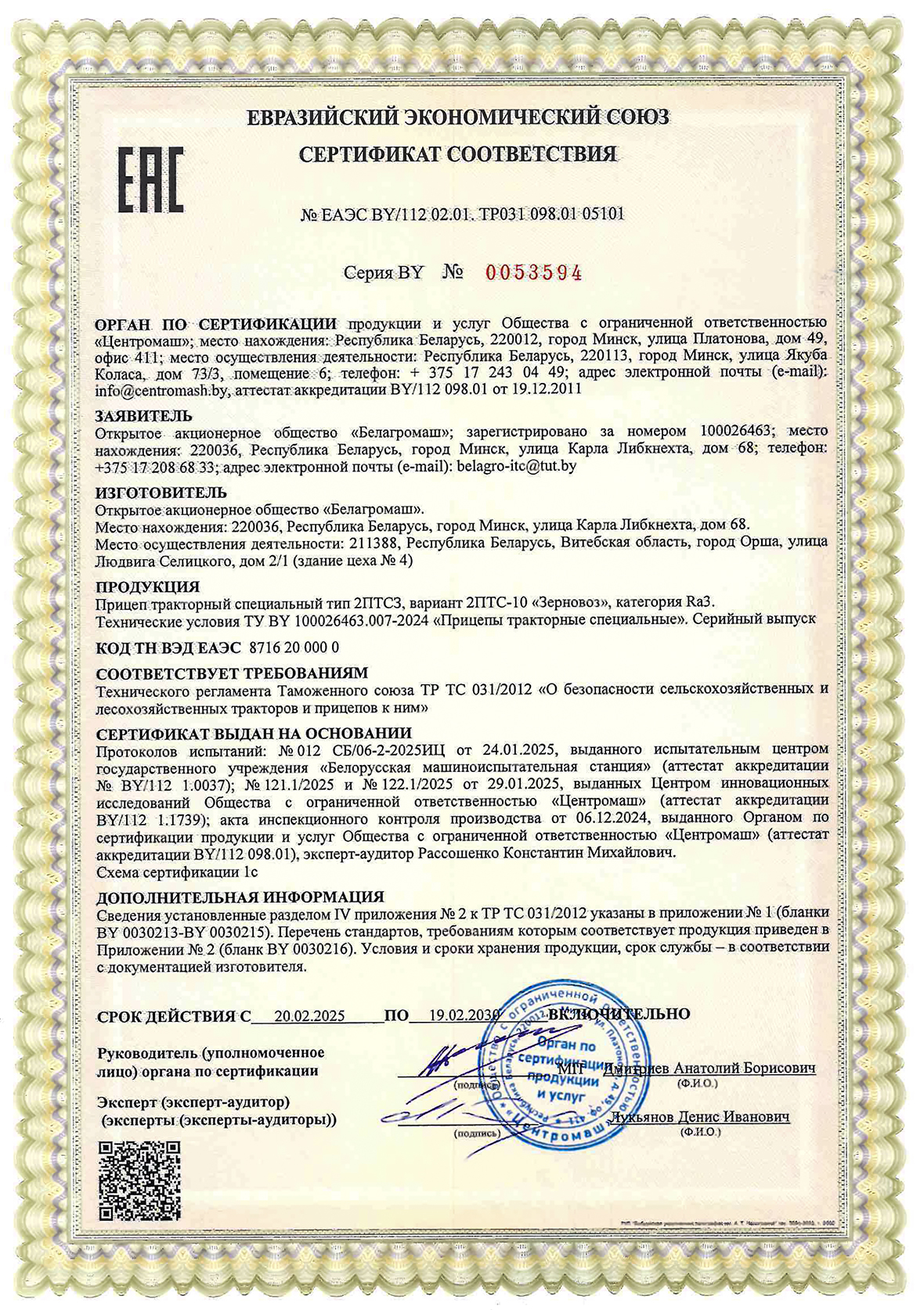

Сертификат соответствия ☞
